近年來，COB封裝技術的推出受到業界的高度關注，這是在傳統SMD工藝上得到了巨大的突破，無論是在顯示效果方面還是產品性能上，都得到了很大的提升，已然接近了液晶顯示技術。

COB封裝技術有正裝COB工藝與倒裝COB工藝。正裝COB的發光角度與打線距離，從技術路線上就局限了產品的性能發展。倒裝COB作為正裝COB的升級產品，在正裝COB超小點間距、高可靠性、面光源發光基礎上進一步提升可靠性，簡化生產工序、顯示效果更佳、近屏體驗完美、可實現真正意義上的芯片級間距，得到了眾多用戶的高度評價。

COB小間距LED主要有兩個應用方向，一是小尺寸顯示，應用于裸眼3D、VR等市場;另一個是大尺寸顯示，應用場景包括高端商業顯示、家庭影院、辦公會議、展覽展示等。

目前，小間距LED顯示屏向超小間距顯示發展是必然趨勢，而維康國際提出的COB共陰倒裝工藝是實現高密度超小間距顯示的主要路徑。目前，倒裝方案可實現P0.6超小點間距，不過應用比較廣泛的有P1.53、P1.25、P0.9這三種規格，這也是技術比較成熟的三種型號。 從技術迭代上看，SMD技術迭代是從單燈向正裝N合1、倒裝N合1發展，COB技術迭代是從正裝COB，到倒裝 COB。在這一過程中，維康國際提出的COB共陰倒裝工藝是實現超小點間距顯示的主要路徑。

COB共陰倒裝工藝優勢有：

1、間距更小

可以做到P0.6mm超小間距顯示，已然達到了55寸液晶拼接屏的0.63mm像素間距的高清顯示標準，而且COB小間距LED顯示屏的拼接沒有拼縫的影響，具有更好的大屏幕畫面一體化顯示效果。

2、尺寸更大

2K/4k/8K分辨率無限尺寸自由拼接，可以實現超大尺寸至幾十平米至幾百平米的高清顯示大屏。

3、應用更廣

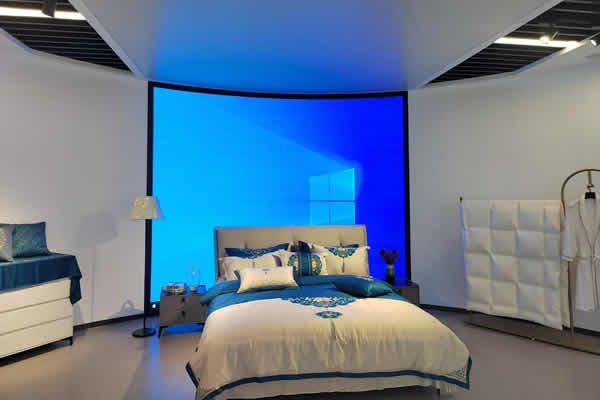

主要應用在各類指揮中心、大數據平臺、直播間、辦公會議、舞臺、商業廣場、家庭影院等。未來，隨著5G、物聯網和人工智能等新一代技術的進步以及國家信息化建設和城市信息化改造步伐的加快，將推動商用顯示市場空間不斷發展，COB小間距LED顯示屏在教育、零售、交通、金融、醫療、文娛傳媒以及安防領域等領域，市場前景十分光明。

COB小間距LED顯示屏能否取得液晶拼接屏嗎？

雖然COB小間距LED顯示屏可做到超小間距顯示，如P0.6mm點間距雖然與55寸液晶拼接屏的像素間距不相上下，而且在拼接后沒有拼縫的影響。但是，COB小間距LED顯示屏在價格方面沒有優勢，在同等顯示面積下，其價格要比液晶拼接屏高數倍以上，這讓很多客戶退卻。當然，也有一些客戶的預算充足，想要更清晰的及更好的一體化顯示效果，那自然是選擇COB小間距LED顯示屏更好。

所以說，目前液晶拼接屏的市場還是很大的，但是在未來隨著COB封裝技術的成熟，其生產成本及市場價格的持續下降，在液晶拼接屏技術沒有得到巨大的突破情況下，那么液晶拼接屏市場將受到很大的影響。

維康國際，大屏幕顯示產品生產廠家與解決方案提供商，17年行業經驗，全國范圍提供快速上門安裝與售后服務。
