一些對LED顯示屏技術不是很了解的客戶，可能聽說過其封裝技術有正裝與倒裝之分，但是不清楚它們之間的區別有哪些？接下來，小編從專業角度為大家分析，希望能對大家提供到一些幫助。

簡單來說，關于 LED 顯示屏正裝和倒裝，是指 LED 芯片在封裝過程中的一種安裝方式區別。正裝 LED 芯片是將芯片的正極端朝上，通過金線與電子板相連，再使用封裝膠進行封裝。倒裝 LED 芯片則是將芯片的負極端朝上，直接與電子板相連，再使用封裝膠進行封裝，它的倒裝芯片發光效率更高。

此外，正裝 LED 顯示屏封裝技術是比較成熟的，傳統的SMD封裝工藝作為代表，其發展的時間比較長，技術也比較穩定，其市場占有率很高；而倒裝封裝技術是近些年發展起來的，也是COB工藝，技術具有一定的創新性，主要面向小間距LED系列，而倒裝 LED 顯示屏封裝成本相對高些，這兩點也是倒裝封裝目前沒有取代正裝封裝的原因。但是從市場上看，倒裝封裝在高清領域的應用越來越廣泛，倒裝封裝使 LED 芯片結構更加緊密，散熱性更好，發光效果也更好，倒裝 LED 顯示屏也更能滿足市場上一些特定的需求，比如亮度、可靠性等。

正裝和倒裝的封裝方式對于 LED 顯示屏的性能和應用場景會有一定影響，主要有以下幾點：

1.散熱性能方面，正裝 LED 芯片的金線和支架會阻擋部分熱量的散發，因此 LED 顯示屏的整體散熱性能相對低些；倒裝 LED 芯片由于沒有金線和支架的阻擋，熱量可以更加順利地散發出去，因此 LED 顯示屏的整體散熱性能相對較高。

2.發光效率方面，正裝 LED 芯片需要經過多次反射和折射才能出光，因此有一定的光損耗，發光效率相對會低些；而倒裝 LED 芯片則可以通過直接出光，減少了光的反射和折射，因此光損耗較小，發光效率相對較高。

3.節能方面，正裝LED顯示屏的功耗比較高，因為它的封裝結構復雜繁多，所以其功耗也在提升；而倒裝LED顯示屏是將發光芯片集成在 PCB 板中，而非一顆顆焊接于 PCB，該技術除了能大大的節能外，還有效提升了 LED顯示屏可靠性、發光光色，防護性能等。

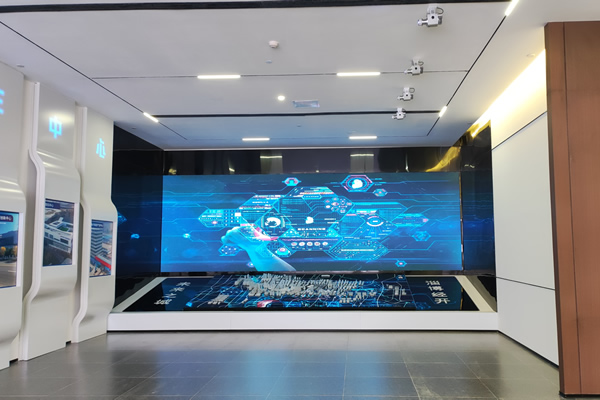

4.應用場景方面，正裝 LED 芯片適用于普通的室內和室外 LED 顯示屏，點間距規格在P1.25~P20都可以做到，適用于一般的商業、會議、展廳顯示用途。倒裝 LED 芯片適用于比較高端的 LED 顯示屏，因為它的點間距可做到1mm以下的間距，主要規格有P0.9、P1.25、P1.53等，一般用于需要高清晰度顯示的場合，如展廳、會議室等。

以上就是小編為大家帶來的正裝與倒裝區別的分享。如果大家想了解更多LED顯示屏的相關知識，或者正在面臨著項目需求，歡迎聯系我們。
