在LED顯示屏的封裝工藝中，COB（Chip On Board）和SMD（Surface MountedDevices）是兩種常見的技術，它們各自具有獨特的特點和優勢，在各種大屏幕顯示場景得到廣泛的應用。以下是對這兩種封裝工藝的詳細比較：

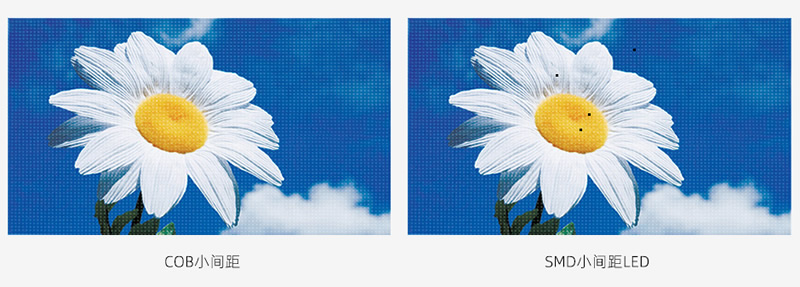

一、顯示效果
- SMD顯示屏
- 每個LED芯片都是獨立封裝的SMD燈珠，再安裝到PCB板上。
- 顯示畫面在近距離觀看時，像素點相對明顯，畫面精細度稍差，有顆粒感。
- 對比度一般不會超過10000:1。
- COB顯示屏
- LED芯片直接在PCB板上進行封裝集成，結構更加緊湊。
- 顯示畫面細膩，無顆粒感，視覺感觀更好。
- 對比度可以做到更高，可達10000:1以上，色彩鮮明艷麗，細節表現更佳。
- 光源在經過覆膜散射和折射后變成面光源，減少了光源對人眼的刺激，更適合長時間近距離觀看。
二、穩定性和防護性
- SMD顯示屏
- 燈珠是獨立的個體，容易受到外界因素的影響，如物理碰撞、水汽等。
- 防護等級較低，防水、防潮、防塵性能較差。
- 現場維修方便，有利于后期維護。
- COB顯示屏
- 芯片被封裝在一個整體結構中，防護性能更好。
- 表面封裝材料能在一定程度上緩沖碰撞，防護等級可達IP65，可有效防水、防潮、防磕碰。
- 整體封裝方式使其具有極好的防塵、防水、防撞擊特性。
- 但由于整體覆膜，現場無法維修，需返廠使用專業設備維修。
三、能效
- SMD顯示屏
- 主流產品燈珠內發光晶元多為正裝工藝，光源上方有引線遮擋。
- COB顯示屏
- 多為倒裝工藝，光源無遮擋，因此達到同等亮度時，功耗更低。
- 整體覆膜通透度較高，進一步提升了使用經濟性。
四、成本
- SMD顯示屏
- 由于技術相對成熟，生產過程相對簡單，成本較低。
- 全國有多家生產廠商，競爭充分，價格有優勢。
- COB顯示屏
- 采用了更復雜的封裝技術，前期研發投入較大。
- 生產工藝要求高，生產成本較高，價格相對高了一點。
- 全國僅有少數生產廠商具備研發生產制造能力。
五、應用場景
- SMD顯示屏
- 廣泛應用于對價格比較敏感的中低端市場，如常規的室內顯示與戶外大型廣告牌等。
- COB顯示屏
- 一般用于高端市場或對顯示效果要求苛刻的場合，如高端會議室、展覽展示、大數據中心等。
總的來說，COB和SMD兩種封裝工藝各有優缺點，選擇哪種工藝取決于具體的應用場景和顯示需求。對于追求高清晰度、高穩定性和防護性的應用場景，COB工藝是更好的選擇；而對于成本敏感、對顯示效果要求不高的應用場景，SMD工藝則更具優勢。
